浮球液位开关的三根线怎么接？常开点NO和常闭点NC怎么判断？
来源:来源互联⽹，侵删
|
作者:降魔神兵
|
发布时间: 2019-12-27
|
429 次浏览
|
分享到:
浮球液位开关的三根线怎么接？常开点NO和常闭点NC怎么判断？

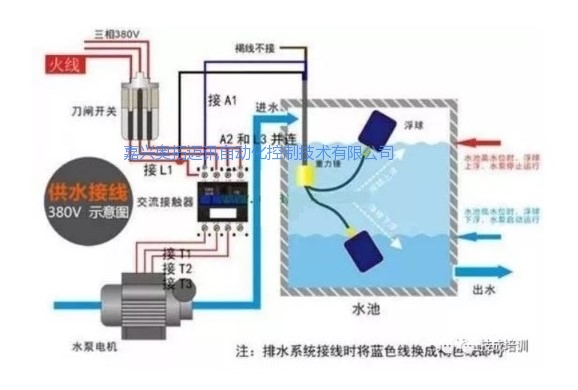

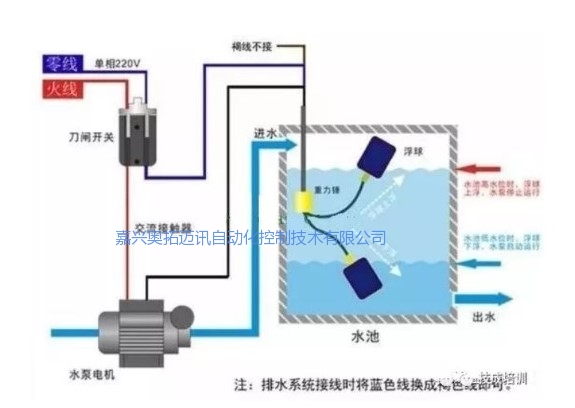

浮球液位开关是电⼒作业中经常都会⽤到的电路元器件，主要应⽤于排⽔和供⽔的电路⾥⾯，主要作⽤是间接控制电动机的启动或者停⽌，⽤来排⽔或者⾃动上⽔，使⽤⾮常⼴泛！
最近很多初学电⼯的朋友留⾔：浮球液位开关的三根线都是什么线？怎么区分常开点NO和常闭点NC？今天我们就重点来看看这些问题。
⾸先浮球液位开关的三根线可以肯定的是：这三根线不是电源线，更不是电机线，⽽是⼀根公共线，公共线的分别和另外两根线构成⼀组常开点NO和⼀组常闭点NC，这就是三根线的具体意义，为了更好说明，三根线标记为1–2–3。
下⾯来看怎么找常开点NO和常闭点NC，万⽤表档位调⾄⼆极管档或者蜂鸣档。
⾸先浮球液位开关的常开点NO和常闭点NC是针对浮球⾃然下垂状态⽽⾔的，当浮球⾃然下垂时，通过万⽤表分别测量这三根线，能够找到⼀组接通的常闭点NC，假设为1–3两根线通，这个时候记下这两根线，特别提醒:有且只有⼀组通的，即2-1不通，2-3不通。
当浮球上浮，拿起来的时候，万⽤表测量刚才的常闭点NC，会发现已经断开了，这个时候⽤这1，3号线分别和2号线测量通断，找到⼀对通的两根线，假设1-2是接通的，万⽤表有反应，那么对⽐刚才1-3接通，就可以判定为1号线是公共线！
结论：⾸先测量出来的1-3是浮球常闭点NC，后⾯测量的1-2是浮球开关的常开点NO，其中1号线是公共线。
有⼈说：最可靠的是⼀个浮球加两只⾏程开关控制接触，此⽅法可使热继电器保护电机，浮球开关加装热继电器，故障时断开接触器，待热继电器复位后，接触器通电，电机起动，反反复复，好电机也烧坏了。
